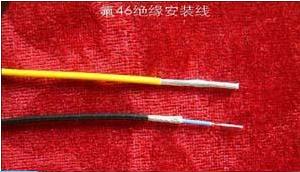

氟46絕緣安裝線

訂購熱線：0517-86843868

用途：
適用于島溫條件下電氣設備及儀表線路的連接。

產品標準：
Q/320831JXB001-2006(標準依據：結構形式參照美軍標MIL-W-22759，屮線規，主要性能指標參照國軍標 GJB 773A-2000)

使用條件：
長期使用溫度-65X： -+200-0 型號：
AF46-200型鍍銀或鍍錫銅芯聚全氟乙丙烯(氟46)絕緣安裝線
AF«P_200^[鍍銀或鍍錫銅芯聚全氟乙丙烯(氟46)絕緣屏蔽安裝線

特點：
耐高低溫、耐各種介質、且具有優異的耐熱老化性能。

主要技術指標：
1、試驗電壓：額定電壓250、600V產品其試驗電壓(交流5011%)分別為1500、2500V，I分鐘不擊穿：
2、絕緣電阱:+20r時不小于IO³M Q. km

結構尺寸:

標準 截面	導電線芯根數/	電線外徑 mm						導體		計算重里	kg/km
		AF-200				AFP-200		直流電阻			AFP-200
		250V		600V		250V	600V	+20*C			AFP-200
mm²	直徑mm	zui小	zui大	zui小	zui大	zui大	S大	<0 /km	250V	600V	250V	600V
0.05	7/0.10	0.55	0.65	0.70	0.90	I . 15	1.40	336	1.12	I .73	4.07	4.60
0.08	7/0.12	0.60	0.70	0.75	0.95	1.20	1.45	227	1.42	2.02	4.94	5.67
0.12	7/0.15	0.70	0.80	0.85	1.05	1.30	1.60	145	4.96	2.68	6.32	6.98
0.20	7/0.20 19/0.12	0.85	0.95	1.00	1.20	1.50	1.80	83.5	3.07	3.88	7.44	8.12
0.35	19/0.16	1.00	1.10	1.15	1.35	1.70	2.00	46.9	4.34	5.27	10.42	11.30
0.50	19/0.18	1.15	1.25	1.30	1.50	1.85	2.10	37.8	6.10	6.92	11.64	13.18
0.75	19/0.23	1.55	1.70	1.65	1.90	2.25	2.50	22.7	11.16	11.37	19.30	19.76
1.0	19/0.26	1.70	1.85	1.75	2.10	2.40	2.70	17.8	12.51	14.11	20.70	22.96
1.5	19/0.32			2.05	2.40		3.00	11.7		19.92		30.88
2.0	19/0.37			2.30	2.60		3.20	8.78		24.7		36.0
2.5	37/0.30			2.90	3.30		4.00	6.86		33.2		45.7
3.0	37/0.32			3.05	3.45		4.20	6.03		37.8		51.5
4.0	37/0.37			3.40	3.80		4.60	4. '51		47.7		64.4
5.0	37/0.41			3.70	4.05		4.9	3.67		57.2		76.3
6.0	37/0.45			3.95	4.35		5.2	2.99		67.4		88.7
