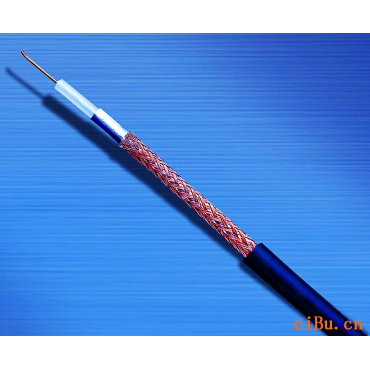

實芯聚乙烯絕緣同軸射頻電纜
用途： 本產品適用于無線電通信廣播設鉻和有關無線電電子設條中傳輸射頻信 產品標準： Q/320831JXB002-2006 及 GB/T14864-1993 產品使用特性： 1、使用環境溫度：-40℃~+70℃2、相對濕度：溫度
訂購熱線：0517-86843868
用途：
本產品適用于無線電通信廣播設鉻和有關無線電電子設條中傳輸射頻信
產品標準：
Q/320831JXB002-2006 及 GB/T14864-1993
產品使用特性：
1、使用環境溫度：-40℃~+70℃2、相對濕度：溫度為+40℃時達98%
產品型號及名稱：
SYV實芯聚乙烯絕緣聚氣乙烯護套同軸電纜
產品結構尺寸及技術參數：
| 內4 | ^休 | 絕緣外徑 (mm) | 電纜外徑 (mm) |
計算重霣 (kg/km) |
|
| 型號 | 根數/直徑 (mm) |
外徑 (mm) |
|||
| SYV-50-! | 7/0.09 | 0.27 | 0.87±0.05 | 1.9±0.10 | 7.56 |
| SYV-50-2-1 | 7/0.15 | 0.45 | 1.5±0.10 | 2.9±0.10 | 15.45 |
| SYV-50-2-2 | 1/0.68 | 0.68 | 2.2±0.10 | 4.0±0.20 | 30.92 |
| SYV-50-3 | 1/0.9 | 0.90 | 3.0±0.15 | 5.0±0.25 | 45.48 |
| SYV-50-5-1 | 1/1.37 | 1.37 | 4.6±0.20 | 7.0±0.30 | S3.18 |
| SYV-50-5-2 | 1/1.37 | 1.37 | 4.6±0.20 | 7.8±0.30 | 120.19 |
| SYV-50-7-1 | 7/0.76 | 2.28 | 7.3±0.25 | 10.2±0.30 | 167.99 |
| SYV-50-7-2 | 7/0.76 | 2.28 | 7.3±0.25 | 11.2±0.30 | 244.17 |
| SYV-50-9 | 7/0.95 | 2.85 | 9.0±0.30 | 12.4±0.40 | 237.85 |
| SYV-50-I2 | 7/1.2 | 3.60 | 11.5±0.40 | 15±0.50 | 337.10 |
| SYV-50-I5 | 7/1.54 | 4.62 | 15±0.50 | 19±0.50 | 517.75 |
| SYV-50-I7 | 19/1.04 | 5.20 | 17.3±0.70 | 22.2±0.60 | 730.14 |
| SYV-50-23-I | 19/1.37 | 6.85 | 23±1.0 | 28.8±0.70 | 1181.78 |
| SYV-50-28-I | 19/1.65 | 8.25 | 28±1.0 | 34.5±0.80 | 1387.34 |
| SYV-75-2 | 7/0.08 | 0.24 | 1.5±0.10 | 2.9±0.10 | 15.77 |
| SYV-75-3 | 7/0.17 | 0.51 | 3.0±0.15 | 5.0±0.25 | 41.79 |
| SYV-75-5-1 | 1/0.72 | 0.27 | 4.6±0.20 | 7.1±0.30 | 76.56 |
| SYV-75-5-2 | 7/0.26 | 0.78 | 4.6±0.20 | 7.1±0.30 | 76.37 |
| SYV-75-7 | 7/0.4 | 1.2 | 7.3±0.25 | 10.2±0.30 | 150.72 |
| SYV-75-9 | 1/1.37 | 1.37 | 9.0±0.30 | 12.4±0.40 | 212.59 |
| SYV-75-I2 | 7/0.64 | 1.92 | 11.5±0.40 | 15.0±0.50 | 301.36 |
| SYV-75-I5 | 7/0.82 | 2.46 | 15±0.50 | 19.0±0.50 | 444.99 |
| 型號 | 特性阻抗 (H) | 袞減常數(dB/m)< |
電容 (pF/m) < |
試驗 電壓 (50Hz) (kV) |
滅暈 電壓 (kV)> |
絕緣電阻 (MO • krn) > | 參 | 考指 | 數 | ||
| 30(MHz) | 200(M1z) |
300® (Mhz) |
平均功率(kw> | 蜂值功率 (IcW) | |||||||
|
30 (Mhz) |
200 (Mhz) |
||||||||||
| SYV-50-1 | 50±3.5 | 0.336 | 0.873 | 4.36 | 115 | 1.0 | 0.5 | 10000 | |||
| SYV-50-2-1 | 50±3.5 | 0.203 | 0.524 | 2.69 | 115 | 2.0 | 1.0 | 10000 | |||
| SYV-50-2-2 | 50±2.5 | 0.129 | 0.341 | 1.855 | 115 | 3.0 | 1.5 | 10000 | |||
| SYV-50-3 | 50±2.5 | 0.100 | 0.264 | 1.482 | 115 | 4.0 | 2.0 | 10000 | |||
| SYV-50-5-1 | 50±2.5 | 0.0664 | 0.181 | 1.062 | 115 | 6.0 | 3.0 | 10000 | |||
| SYV-50-5-2 | 50±2.5 | 0.0664 | 0.181 | 1.062 | 115 | 6.0 | 3.0 | 10000 | |||
| SYV-50-7-1 | 50±2.5 | 0.0497 | 0.137 | 0.851 | 115 | 9.0 | 4.0 | 10000 | |||
| SYV-50-7-2 | 50±2.5 | 0.0497 | 0.137 | 0.851 | 115 | 9.0 | 4.0 | 10000 | |||
| SYV-50-9 | 50±2.5 | 0.0396 | 0.111 | 0.724 | 115 | 11.0 | 5.0 | 10000 | |||
| SYV-50-12 | 50±2.5 | 0.0337 | 0.0956 | 0.656 | 115 | 15.0 | 6.5 | 10000 | |||
| SYV-50-15 | 50±2.5 | 0.0273 | 0.078 | 0.574 | 115 | 19.0 | 9.0 | 10000 | |||
| SYV-50-28-1 | 50±2.5 | 0.0190 | 0.0585 | 0.472 | 115 | 36 | 18 | 10000 | 1.53 | 0.56 | 3.8 |
| SYV-75-2 | 75±5 | 0.22 | 0.579 | 2.97 | 76 | 1.5 | 0.75 | 10000 | 2.03 | 0.73 | 6.7 |
| SYV-75-3 | 75±3 | 0.122 | 0.308 | 1.676 | 76 | 3 | 1.5 | 10000 | 2.89 | 1.00 | 12.4 |
| SYV-75-5-1 | 75±3 | 0.0706 | 0.190 | 1.028 | 76 | 5 | 2.5 | 10000 | 6.02 | 1.99 | 47 |
| SYV-75-5-2 | 75±3 | 0.0785 | 0.211 | 1.21 | 76 | 5 | 2.5 | 10000 | |||
| SYV-75-7 | 75±3 | 0.0510 | 0.140 | 0.864 | 76 | 7.5 | 10000 | ||||
| SYV-75-9 | 75±3 | 0.0396 | 0.104 | 0.693 | 76 | 10 | 4.5 | 10000 | 1.43 | 0.50 | 2.04 |
| SYV-75-I2 | 75±3 | 0.0344 | 0.0968 | 0.659 | 76 | 12 | 5.5 | 10000 | 1.74 | 1.62 | 3.07 |
| SYV-75-I5 | 75±3 | 0.0274 | 0.0793 | 0.574 | 76 | 15 | 7 | 10000 | 2.4 | 0.84 | 5.0 |
產品結構尺寸及技術參數
| 型號 | 內導體 根數/直徑 (mm) | 標稱 絕緣外徑 (mm) | 標稱 電統外徑 (mm) | 標稱衰減 |
標稱 特性阻抗 (O) |
試驗 電壓 (kV) |
計算 重里 (kg/km) |
|
| MHz | dB/m | |||||||
| SFF-50-0.7 | 7/0.08 | 0.70 | 1.2 | 30 | 0.35 | 50±3.5 | 1.0 | 3.11 |
| SFF-50-1 | 7/0.10 | 0.87 | 1.80 | 0.66 | 50±3.5 | 1.2 | 7.51 | |
| SFF-50-1.5-1 | 7/0.18 | 1.5 | 2,55 | 0.39 | 50±3.5 | 2.0 | 16.0 | |
| SFF-50-1.5-2 | 7/0.18 | 1.5 | 3.2 | 0.39 | 50±3.5 | 2.0 | 28 | |
| SFF-50-2-1 | 1/0.73 | 2.2 | 3.30 | 200 | 0.24 | 50±2.5 | 3.0 | 26.3 |
| SFF-50-2-2 | 1/0.73 | 2.2 | 4.0 | 0.24 | 50±2.5 | 3.0 | 44.4 | |
| SFF-50-3-1 | 1/0.93 | 3.0 | 4.50 | 0.18 | 50±2.5 | 4.0 | 50.4 | |
| SFF-50-3-2 | 1/0.93 | 3.0 | 5.5 | 0.18 | 50±2.5 | 4.2 | 79.4 | |
| SFF-50-3-3 | 19/0.20 | 2.95 | 4.95 | 400 | 0.30 | 50±2.5 | 3.0 | 63.56 |
| SFF-50-5 | 1/1.48 | 4.6 | 6.40 | 200 | 0.12 | 50±2.5 | 6.4 | 86.9 |
| SFF-50-7-2 | 7/0.82 | 7.24 | 10.2 | 0.164 | 50±2.5 | 7.5 | 267 | |
| SFF-75-1 | 1/0.17 | 0.87 | 1.80 | 0.57 | 75±5 | 1.0 | 7.28 | |
| SFF-75-1.5-1 | 7/0.10 | 1.5 | 2.55 | 0.39 | 75±5 | 2.0 | 15.2 | |
| SFF-75-1.5-2 | 7/0.10 | 1.5 | 3.2 | 200 | 0.39 | 75士5 | 1.8 | 27.2 |
| SFF-75-3-1 | 1/0.55 | 3.0 | 4.50 | 0.18 | 75±3 | 3.6 | 47.4 | |
| SFF-75-3-2 | 1/0.55 | 3.0 | 5.5 | 0.18 | 75±3 | 3.6 | 76.5 | |
| SFF-75-5 | 1/0.82 | 4.6 | 6.40 | 200 | 0.12 | 75±3 | 5.6 | 88.5 |
| SFB-50-1 | 7/0.10 | 0.87 | 2.10 | 0.655 | 50±3.5 | 1.2 | 9.48 | |
| SFB-50-2-1 | 7/0.18 | 1.50 | 2.80 | 0.385 | 50±3.5 | 2.0 | 16.06 | |
| SFB-50-2-2 | 1/0.73 | 2.2 | 4.20 | 0.240 | 50±2.5 | 3.0 | 30.81 | |
| SFB-50-3 | 1/0.93 | 3.0 | 5.10 | 0.177 | 50±2.5 | 4.2 | 51.81 | |
| SFB-50-5 | 1/1.54 | 4.6 | 7.40 | 200 | 0.116 | 50±2.5 | 6.5 | 100.32 |
| SFB-50-7 | 7/0.82 | 7.3 | 9.2 | 0.09 | 50±2.5 | 10.0 | 191.8 | |
| SFB-50-9 | 7/1.0 | 9.0 | 11.0 | 0.08 | 50±2.5 | 12.0 | 275.9 | |
| SFB-75-2 | 7/0.10 | 1.50 | 2.8 | 0.39 | 75±5 | 2.0 | 16.18 | |
| SFB-75-4 | 1/0.65 | 3.70 | 5.8 | 0.15 | 75±3 | 4.4 | 65.8 | |
| SFB-75-7 | 7/0.45 | 7.3 | 9.2 | 0.09 | 75±3 | 8.5 | 175.9 | |
| SFB-75-9 | 7/0.55 | 9.0 | 11.0 | 200 | 0.08 | 75±3 | 10.0 | 252.7 |
