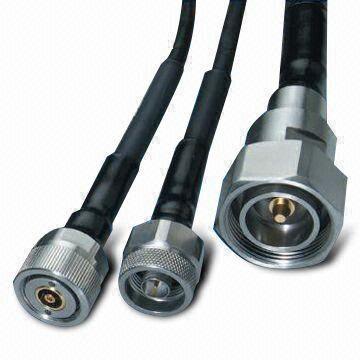

柔軟低損耗同軸射頻電纜

用途：本產品可作通訊、跟蹤、警戒，電子對抗、導航等系統中各種無線電設備的傳輸線，特別適合作需要移動的部位的傳輸線。產品標準： Q/320831JXB002-2006 產品使用特性： 1、使用

訂購熱線：0517-86843868

產品詳情

用途：
本產品可作通訊、跟蹤、警戒，電子對抗、導航等系統中各種無線電設備的傳輸線，特別適合作需要移動的部位的傳輸線。

產品標準：
Q/320831JXB002-2006
產品使用特性：
1、使用環境溫度：-55℃～+85℃
2、主要特點：頻帶寬、損耗低、均勻性、柔軟性好。

產品型號及名稱：
SFCJ穿孔聚四乙烯薄膜絕緣黑色聚胺脂護套同軸射頻電纜

產品結構尺寸及技術參數：
結構尺寸

型號	內導體		絕緣外徑	電纜外徑	計算重霣
型號	結構	直徑mm	mm	mm	kg/km
SFCJ-50-3-5I	7/0.38	1.14	3.0±0.12	5.0±0.2	50
SFCJ-50-5-51	7/0.61	1.83	4.8±0.15	7.3±0.3	90
SFCJ-50-7-51	19/0.53	2.65	7.3±0.20	10.5±0.4	209

2、技術參數

技術指標		SFCJ-50-3-51	SFCJ-50-3-51	SFCJ-50-3-51
絕緣電阻(Mn.km)		>500	>1000	>5000
工頻試驗電壓(KV)		0.6	I	2
特性阻抗		50±2.5	50±2	50±2.5
高使用頻率(GHz)		18	18	15
速比		0.78	0.79	0.79
電容(pF/m)		85	84	84
平均功率(W)		/	140(16GMHz>	175(15GMHz)
駐波系數		/	1.5(8±0.5GMHz 時）	1.5(8±0.5011^時>
衰減常數 < dB/100m	IGMHz	0.49	0.34	0.21
	3GMHz	0.88	0.61	0.392
	6GMHZ	1.28	0.90	0.59
	IOGMHz	1.70	1.30	0.87
	16GMHz	2.23	1.72	1.134(15GMHz 時}
	18GMHZ	2.39	1.86	/
